دليل تعريف حزام V

1. تحديد البنية الداخلية لحزام V

تُصنف أحزمة النقل على شكل حرف V، بناءً على المقطع العرضي، بشكل رئيسي إلى أحزمة على شكل حرف V ملفوفة و أحزمة مسننة على شكل حرف V.

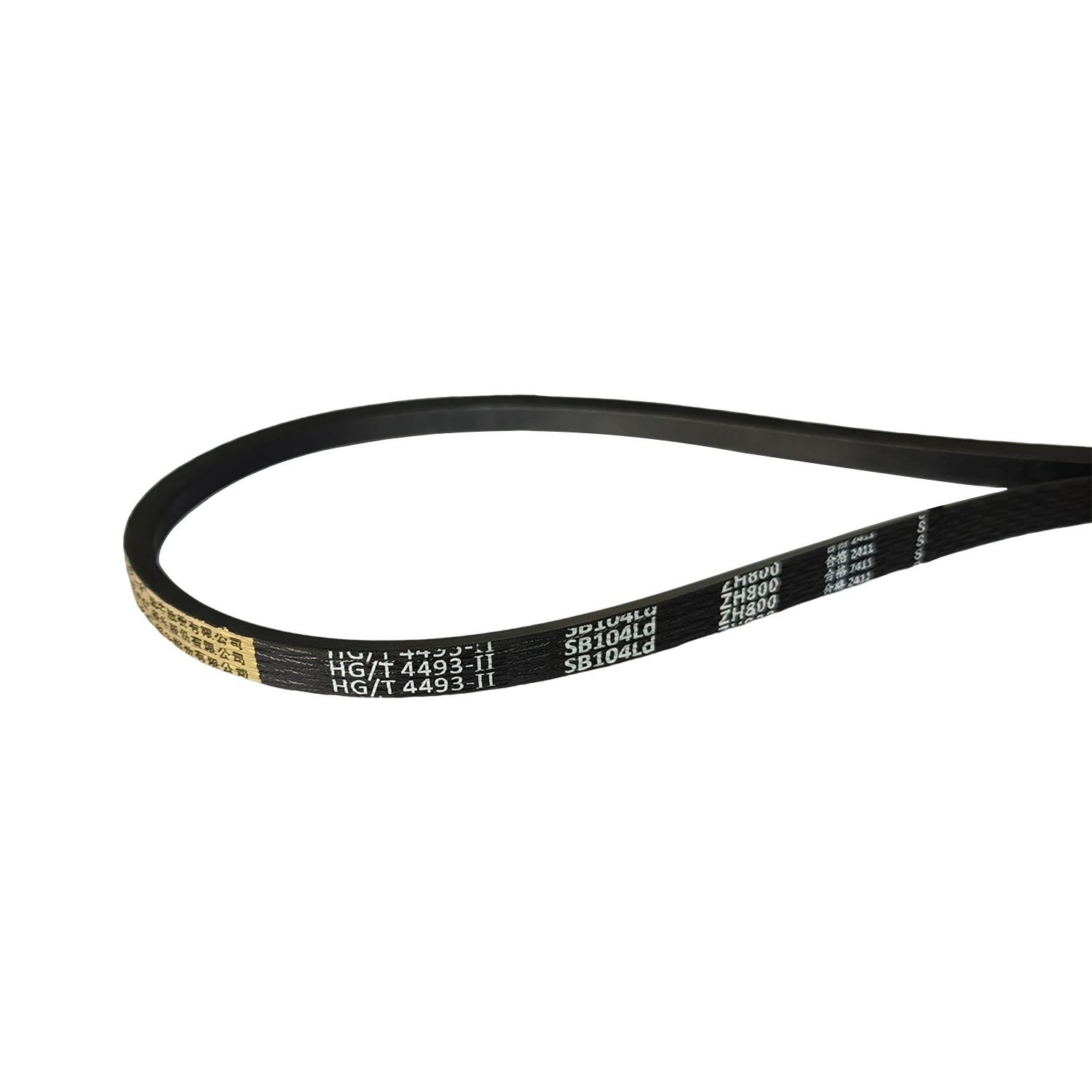

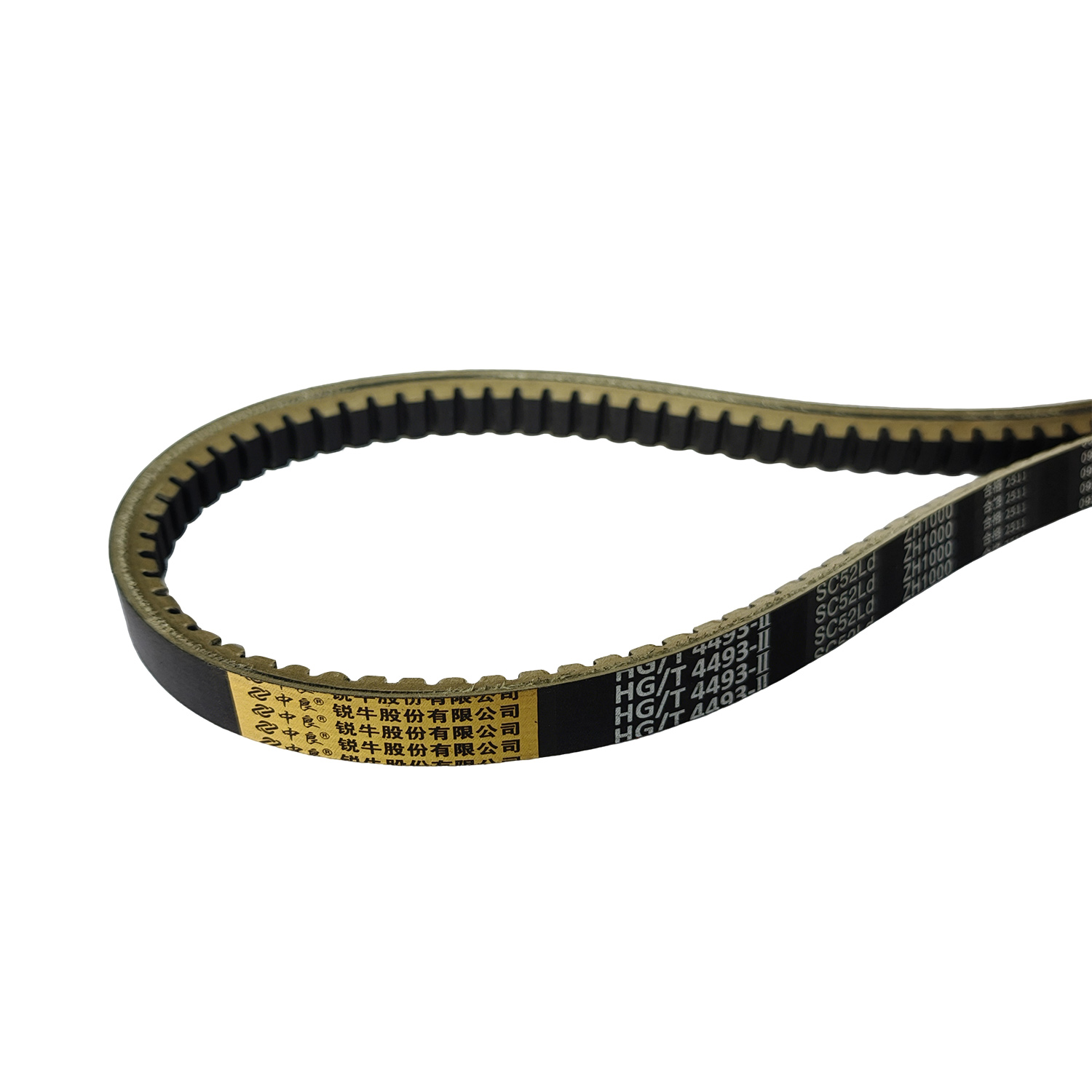

1.أحزمة على شكل حرف V مغلفة مغطاة بنسيج خاص، يتميز بسطح أملس بدون نتوءات.

الميزات الرئيسية: مقاومة جيدة للتآكل، ومقاومة للحرارة والصدمات، وانخفاض مستوى الضوضاء أثناء التشغيل، وصلابة عالية بشكل عام، ونقل طاقة مستقر.

طلب: المواضع المعرضة للانسداد والانزلاق.

2.حزام مسنن على شكل حرف V تتوفر أحزمة V ذات الحواف المقطوعة بنوعين: أحادي الجانب ذو ترس داخلي وثنائي الجانب ذو ترس.

الميزات الرئيسية: مقاومة ممتازة للانحناء، وتبديد جيد للحرارة، وقدرة عالية على نقل الطاقة.

طلب: المواقع ذات درجة الحرارة المحيطة العالية، والطاقة المنقولة العالية، ومساحة التركيب المدمجة، مثل مجموعات السرعة المتغيرة للآلات الزراعية ومواقع محركات المراوح.

2. تحديد مواد أحزمة V

يتكون الحزام على شكل حرف V من هيكل من خيوط الشد ومركب مطاطي. تعتمد منتجاتنا الرئيسية على نوعين من هياكل الشد (البوليستر والأراميد)، بالإضافة إلى مطاط النيوبرين، لتشكيل تركيبتين أساسيتين من المواد. تختلف هذه المواد اختلافًا كبيرًا في مقاومتها للحرارة والتآكل والتقادم وأداء الشد.

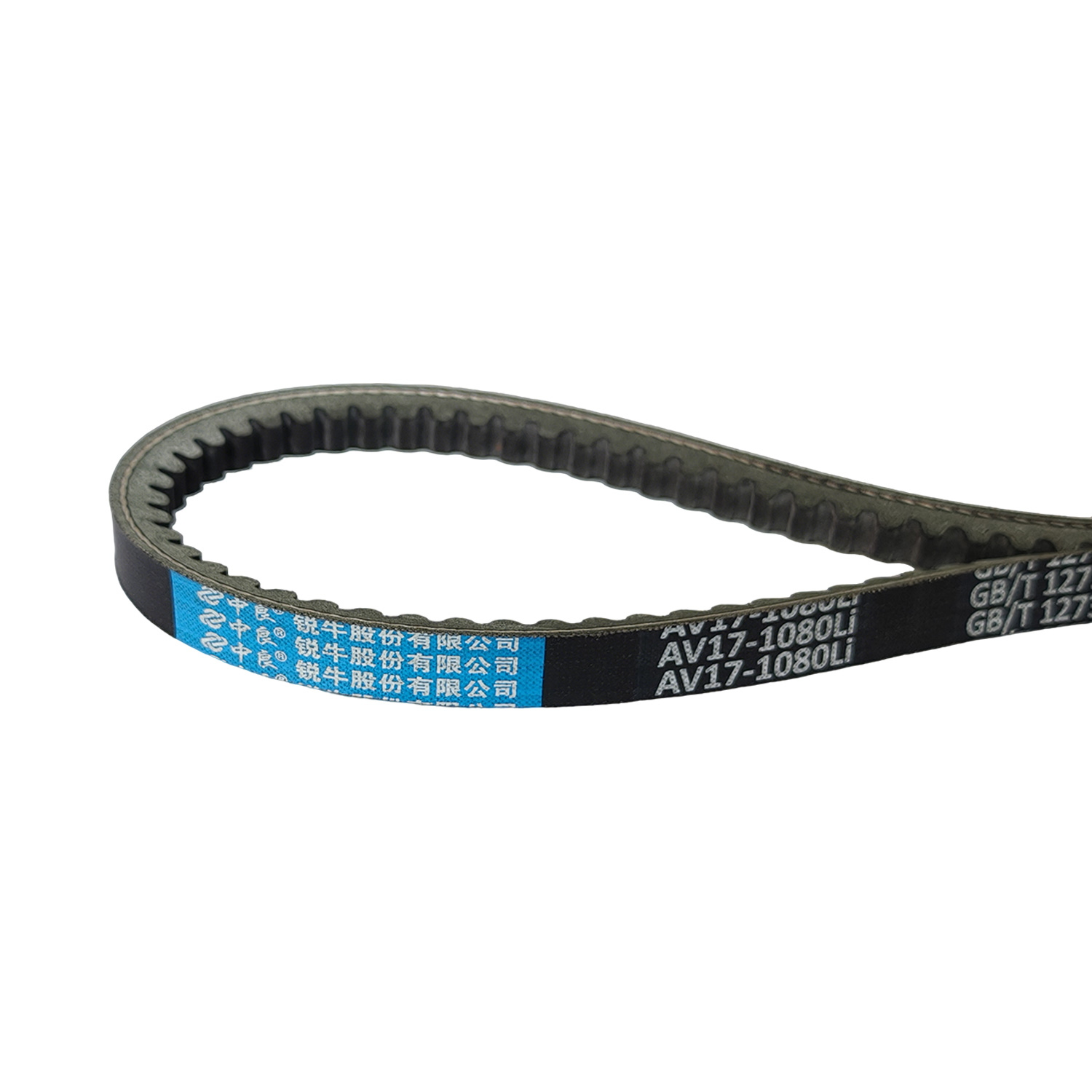

2.1 حزام على شكل حرف V من البوليستر والنيوبرين

حبال الشد: بوليستر؛

المطاط: النيوبرين.

المميزات: يتميز هذا الحزام بفعاليته من حيث التكلفة وأدائه المتوازن، ومقاومته الجيدة للتآكل والانحناء، بالإضافة إلى خصائصه المعتدلة لمقاومة التقادم. نطاق درجة حرارة التشغيل: من -20 درجة مئوية إلى 80 درجة مئوية. وهو المادة القياسية للمعدات العامة، ومناسب لظروف نقل الحركة في درجات الحرارة العادية والأحمال المنتظمة، ويُعدّ الحزام الأساسي الأكثر شيوعًا في السوق.

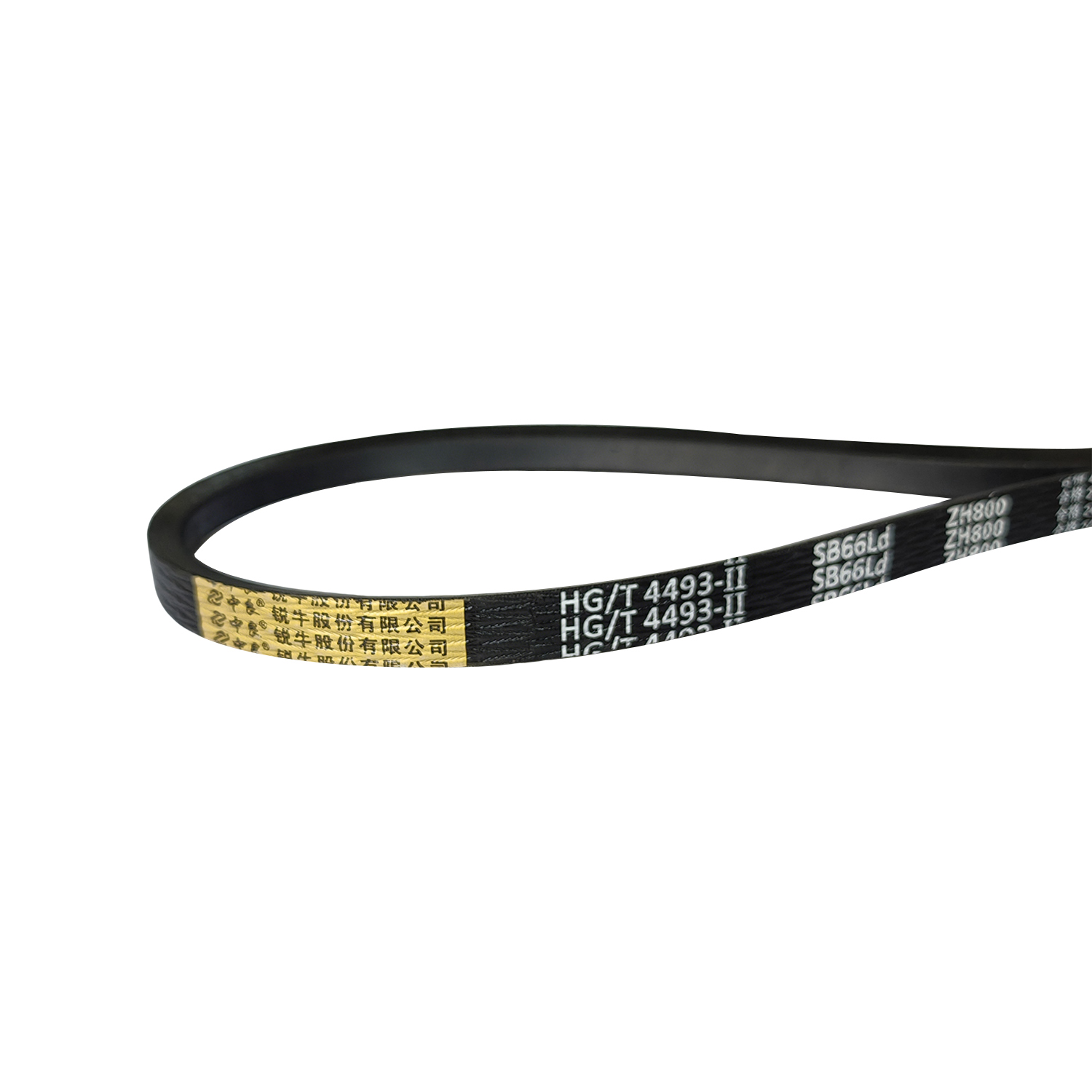

2.2 حزام على شكل حرف V من ألياف الأراميد والنيوبرين

الحبال الشدية: ألياف الأراميد (ألياف خاصة عالية القوة)؛

مادة المطاط: النيوبرين.

المميزات: يتميز هذا المنتج بقوة شد تفوق قوة البوليستر بكثير. كما يتميز باستطالة منخفضة، ومقاومة ممتازة للصدمات والتمزق، وقدرة تحمل عالية. وهو مناسب للاستخدامات الشاقة، والأحمال الصدمية المتقطعة، والمعدات الصناعية ذات الأحمال العالية لفترات طويلة، والحصادات الزراعية في ظروف تشغيل معقدة.

3. تحديد مقاطع ومواصفات أحزمة V

يتم تحديد أنواع الأحزمة على شكل حرف V من خلال عرض المقطع العرضي والارتفاع وزاوية V، وهي مؤشرات أساسية لتمييز المواصفات.

في صناعة نقل الحركة المطاطية، تُقسم أحزمة V إلى خمس فئات: أحزمة V الكلاسيكية، وأحزمة V الضيقة، وأحزمة V السداسية، وأحزمة السرعة المتغيرة الزراعية، وأحزمة V الرقيقة للاستخدامات الخفيفة. وتتوافق كل فئة مع معايير وطنية وأوروبية وأمريكية محددة.

3.1 حزام V الكلاسيكي

النماذج: أ، ب، ج، د، و

3.2 حزام على شكل حرف V ضيق

الموديلات: 3 فولت، 5 فولت، 8 فولت، SPA، SPB، SPC، SPZ

3.3 حزام V سداسي (حزام V مزدوج الجوانب)

3.4 حزام نقل زراعي متغير السرعة

مصمم خصيصاً لنقل الطاقة في الآلات الزراعية والآلات الخاصة.

3.5 حزام V خفيف الخدمة

نسخة خفيفة الوزن وأقل سمكًا مستوحاة من أحزمة V الكلاسيكية. تتميز بمرونة أفضل ومقاومة تشغيل أقل للأحمال الخفيفة. الموديلات: SB، SC

4. تحديد معلمات طول الحزام على شكل حرف V

تُستخدم أربعة تعريفات شائعة للطول في صناعة أحزمة V. وتعتمد العلامات التجارية والمعايير المختلفة طرقًا مختلفة لوضع العلامات، وهو السبب الرئيسي لأخطاء الاختيار. من الضروري التمييز بين المحيط الخارجي، والمحيط الداخلي، والطول الفعال، وطول المرجع لمطابقة معايير البكرة.

4.1 الطول الداخلي (Li)

4.2 الطول الخارجي (Lw / La)

4.3 طول المرجع (Ld)

4.4 الطول الفعال (Le)

5. مرجع سريع للتعرف على الموقع

1.فحص بصري.

2.تقييم حالة العمل.

3.اختيار المقطع العرضي:

4. فحص الطول.
